Система точного позиционирования Московского областного БТИ – «СТП МОБТИ»
Предоставлено ГУП МО «МОБТИ»
Московское областное БТИ (ГУП МО «МОБТИ») внедрило и использует для проведения профильных работ на территории региона «Систему точного позиционирования» – «СТП МОБТИ» в рамках программы «Внедрение спутниковых навигационных технологий с использованием системы ГЛОНАСС и других результатов космической деятельности в интересах социально-экономического и инновационного развития Московской области в 2011–2013 годах».

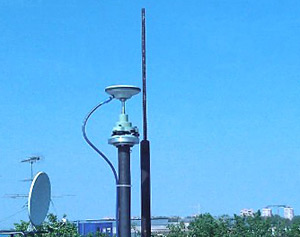

«СТП МОБТИ» состоит из постоянно действующих стационарных референцных станций, взаимоположение которых определено с субсантиметровой точностью. На станциях используются фазовые многоканальные приемники, обеспечивающие прием сигналов от спутниковых группировок ГЛОНАСС в частотных диапазонах L1, L2 и GPS (NAVSTAR) на частотах L1, L2, L2C и L5.

Приемники работают в круглосуточном режиме и оснащены резервным питанием, что гарантирует их работоспособность в случае отключения сетевого электропитания. Антенные устройства всех приемников оснащены молниеотводами для защиты от попадания молний.

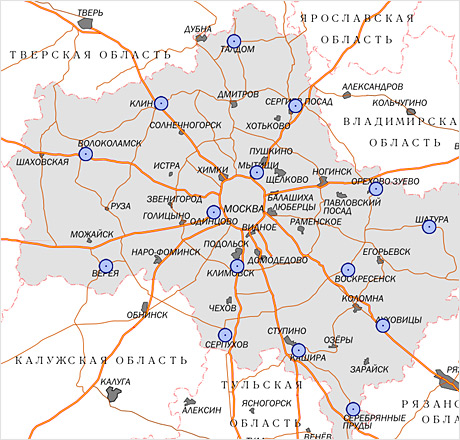

Рабочие зоны референцных станций сети «СТП МОБТИ» покрывают всю территорию Московской области и, перекрываясь между собой, обеспечивают работу пользователей одновременно с несколькими станциями в любой точке покрытия. Такое расположение гарантирует постоянную точность определения координат внутри сети.

Предоставлено ГУП МО «МОБТИ»

Каждая установленная станция «СТП МОБТИ» обеспечивает следующие факторы работы сети:
  • стабильность положения антенн;
  • беспрепятственный обзор небосвода;
  • наличие линий коммуникации для управления приемником станции и системой связи;
  • наличие бесперебойного питания;
  • наличие защиты от воздействия внешней среды.
Для централизованного управления сетью и работы с данными, получаемыми станциями, в архитектуре «СТП МОБТИ» функционирует вычислительный центр, включающий аппаратные и программные средства.

Основными функциональными особенностями вычислительного центра «СТП МОБТИ» являются:
  • связь со станциями сети;
  • прием данных от станций сети, проверка качества, автоматическая архивация и запись файлов данных на жесткий диск сервера;
  • преобразование данных в формат RINEX;
  • формирование дифференциальных поправок для пользователей, работающих в режиме RTK;
  • трансляция дифференциальных поправок авторизованным пользователям по протоколу NTRIP;
  • ведение журнала событий в процессе работы и оповещение оператора центра об изменениях в сети.
Работа пользователей с «СТП МОБТИ» может быть осуществлена в двух режимах: режиме «постобработки» и режиме «реального времени».

В режиме «постобработки» пользователь имеет возможность получения измерительной информации с референцных станций сети для дальнейшей самостоятельной обработки или передачи собственной измерительной информации с мобильного приемника в вычислительный центр для вычисления координат измеренных точек.

В режиме «реального времени» пользователь может получить доступ к корректирующей информации, сформированной на основе данных сети «СТП МОБТИ», с помощью интернет-протокола NTRIP при проведении работ по определению местоположения объекта.

В настоящее время Система функционирует в тестовом режиме для сторонних пользователей. Для тестового использования заинтересованным лицам необходимо направить запрос по электронной почте (stpmobti@mobti.ru, shepoluhin@mobti.ru), в котором необходимо указать: название компании, контактное лицо, должность, вид деятельности компании, основные районы работы, а также сведения об используемой аппаратуре.

Для получения доступа к самостоятельной работе с данными Системы необходимо перейти на web-страницу, далее – на вкладку Регистрация, заполнить и отправить «Форму для регистрации пользователя». По результатам рассмотрения письма будет активирована учетная запись и предоставлена возможность работы.

Для получения файла данных с базовой станции достаточно сформировать заявку.

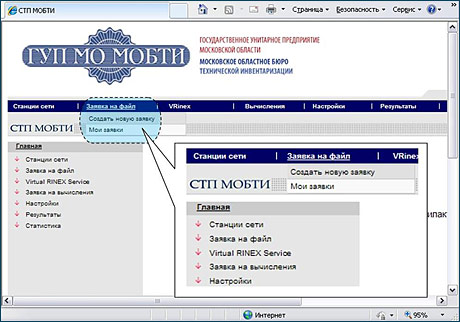

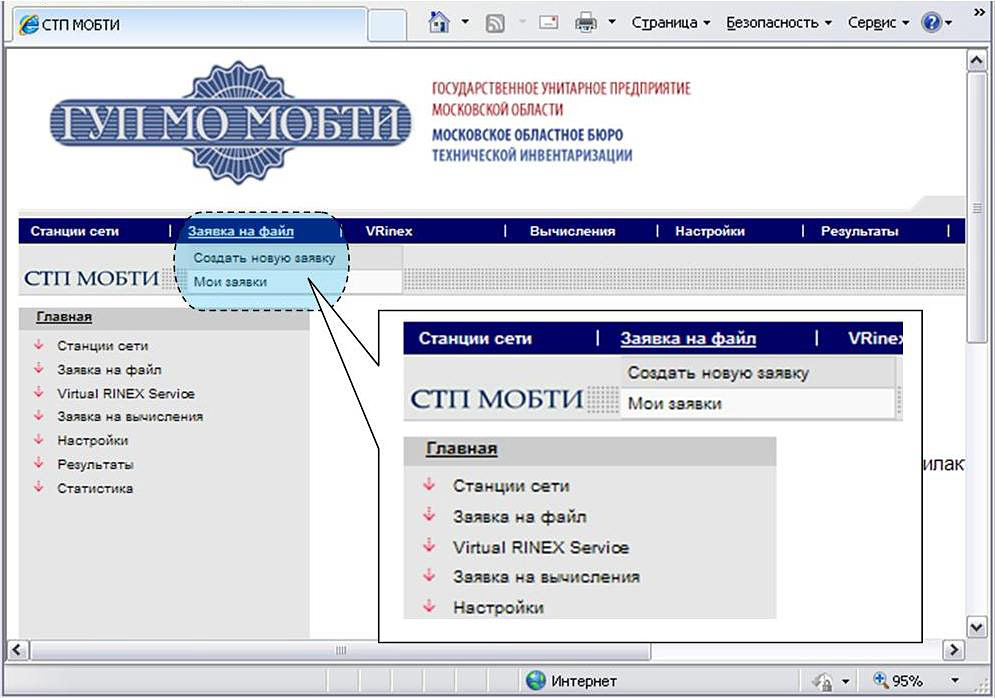

Рис. 1. Оформление заявки осуществляется в несколько этапов

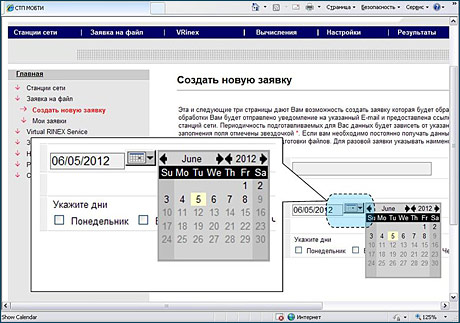

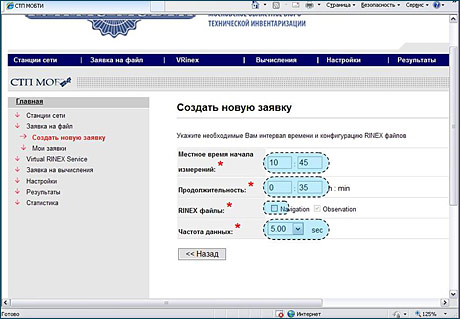

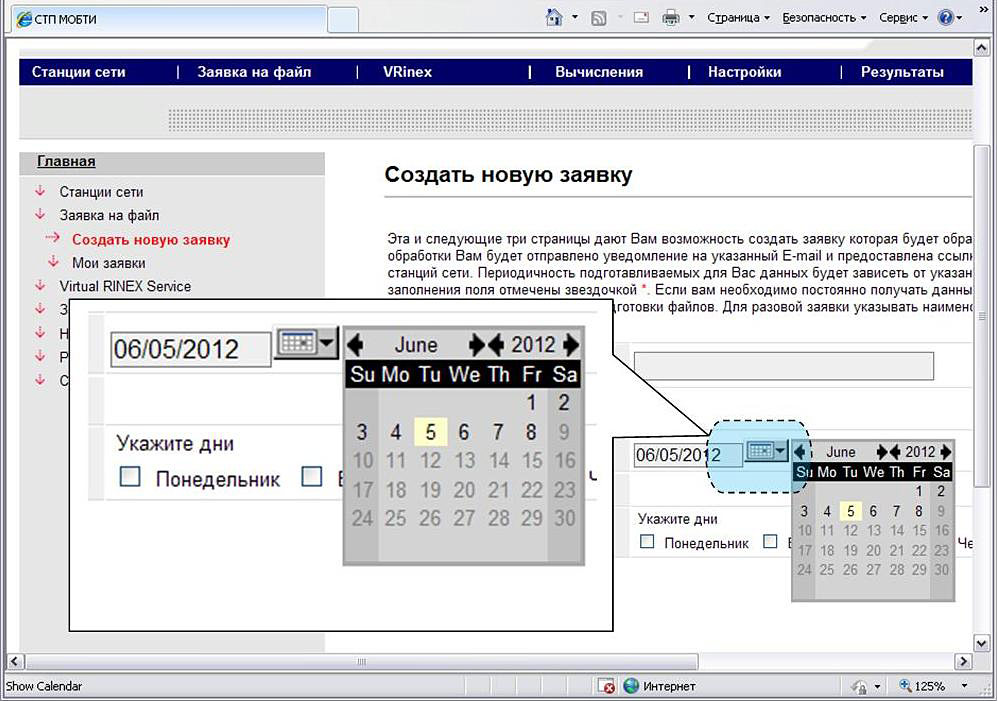

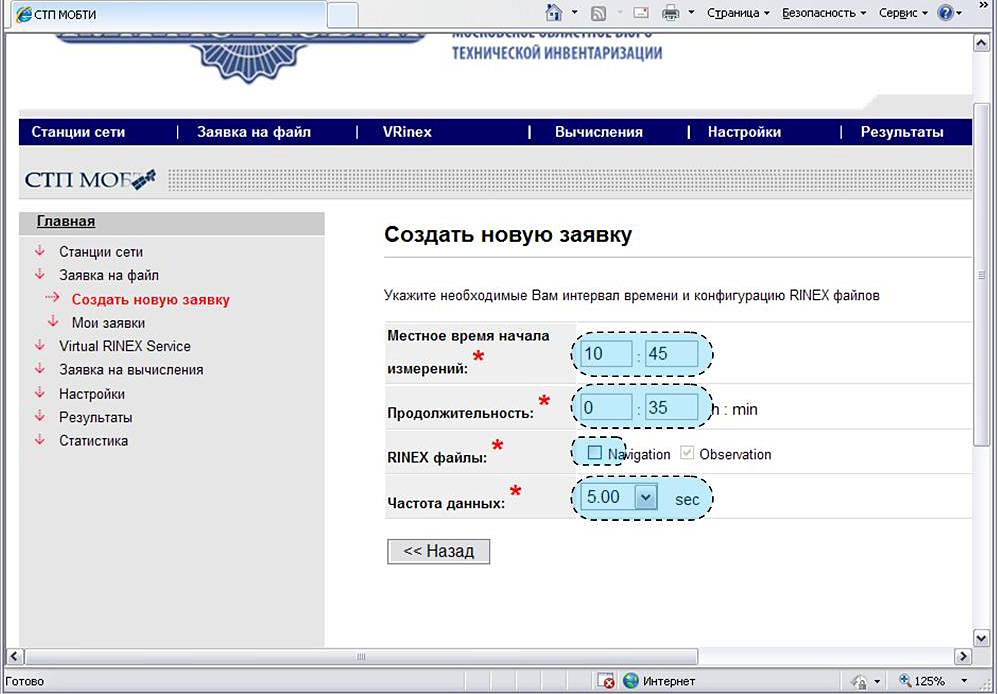

Рис. 2-3. Необходимо указать желаемую дату, время начала измерения и интервал

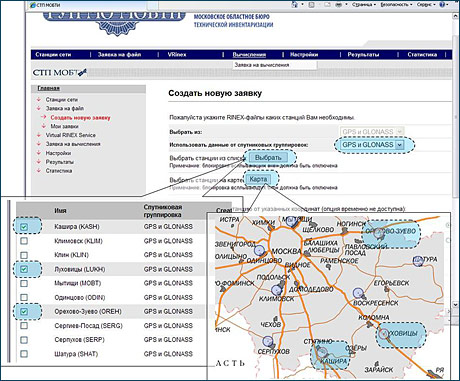

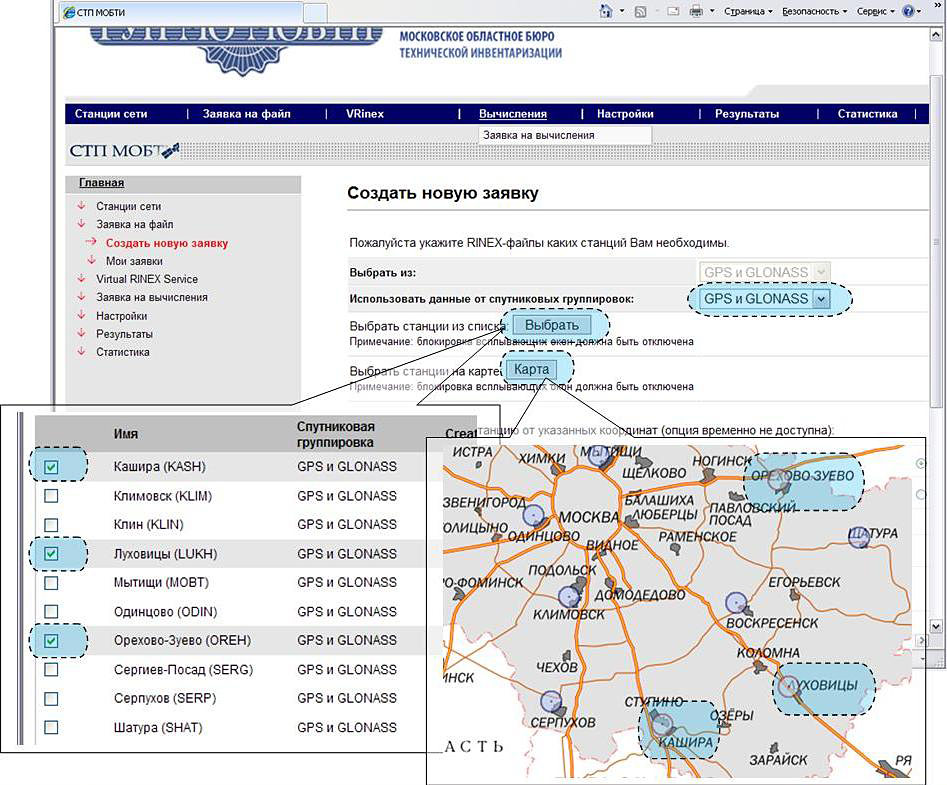

Рис. 4. Выбрать необходимую станцию из списка или на карте

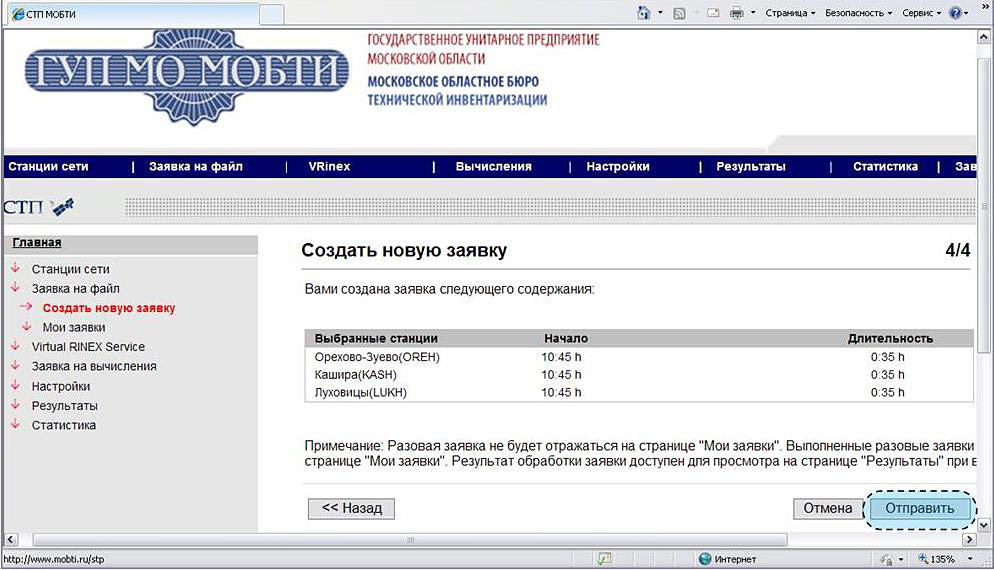

Рис. 5. В итоге будет сформирована заявка

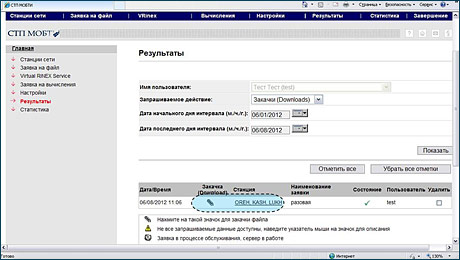

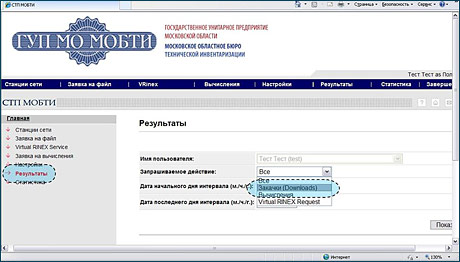

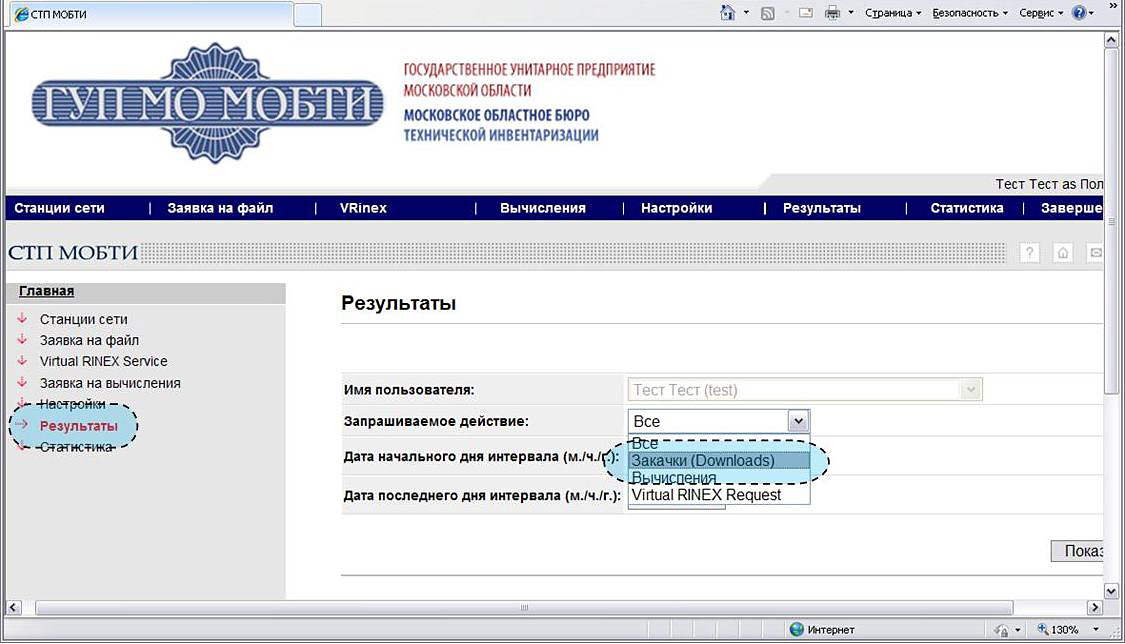

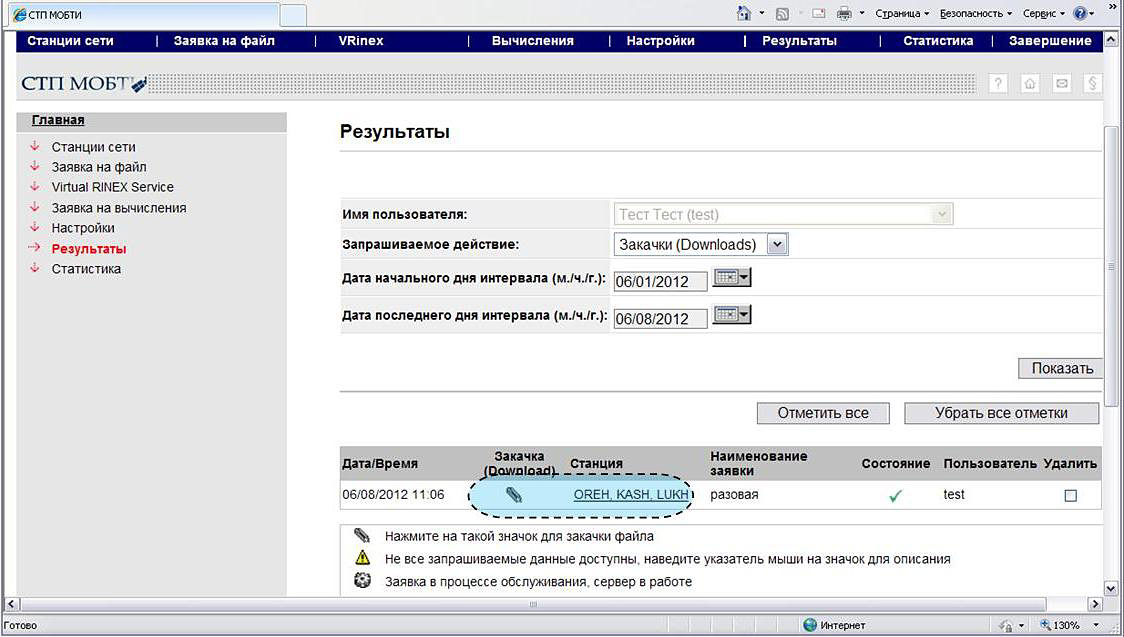

Рис. 6-7. После отправки заявки, на сервере «СТП МОБТИ» будет подготовлен файл для скачивания согласно сформированной заявке. Готовность файла можно отслеживать на вкладке Результаты

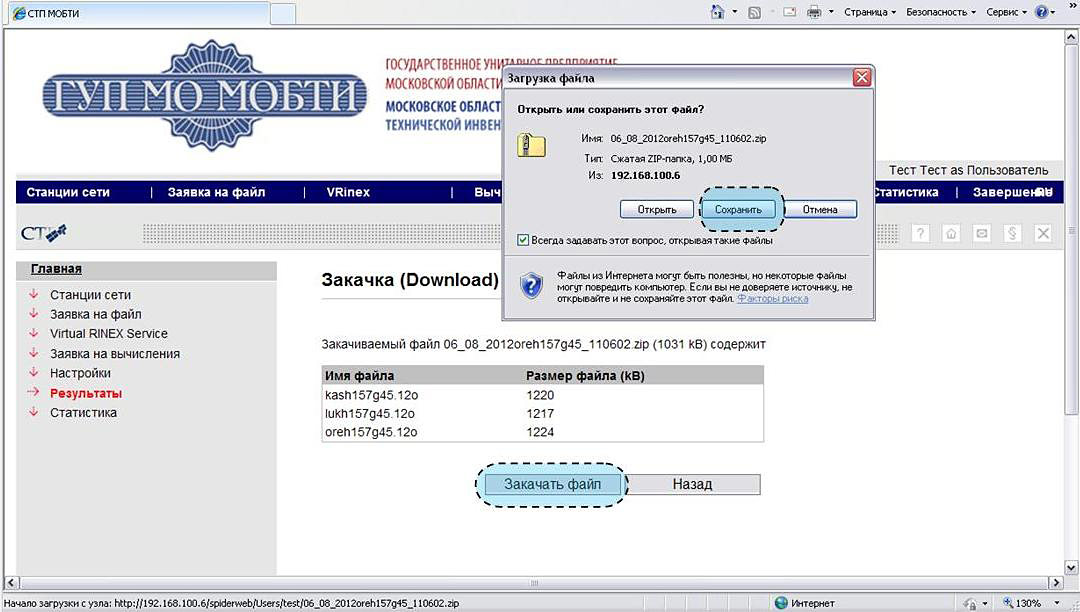

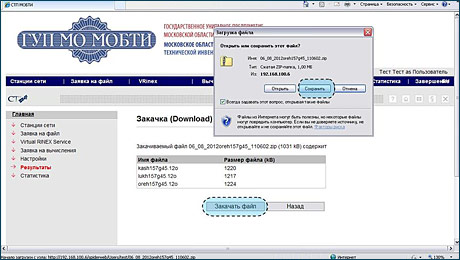

Рис. 8. Закачать подготовленный файл возможно в любое удобное время

Дополнительную информацию можно получить по телефону:
(495) 780-17-85 (добавочные номера 1130 и 1133).
Материал предоставлен Пресс-службой ГУП МО «МОБТИ»
