GNSS-технологии Leica Geosystems на службе кадастровых инженеров

Первая на востоке России сеть спутниковых референцных станций создана с использованием GNSS-технологий Leica Geosystems и функционирует на территории Красноярского края

Сянваря 2011 года на территории Красноярского края функционирует первая на востоке России сеть спутниковых референцных станций. Потребность в применении современных технологий геодезической съемки возникла в связи с активизацией экономического освоения региона. Существующие пункты государственной нивелирной сети были заложены более семидесяти лет назад, находятся на большом расстоянии друг от друга и, зачастую, расположены в непроходимой тайге. К тому же бригады геодезистов, строивших нивелирную сеть в сталинские времена, двигались навстречу друг другу с востока и запада страны, в результате чего все нестыковки пришлись на географическую середину России - на Красноярский край.

Для выполнения кадастровых и землеустроительных работ в городах и населенных пунктах экономически целесообразнее было создать современную сеть базовых станций, чем всякий раз направлять партию инженеров в тайгу на поиски геодезического пункта. Поэтому в 2008 году краевой администрацией был объявлен конкурс на создание сети базовых станций систем ГЛОНАСС/GPS.

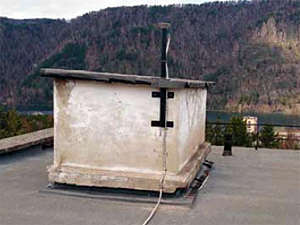

По итогам конкурса для создания сети были выбраны технологии Leica Geosystems. В поставке оборудования, монтаже и пуско-наладочных работах участвовали инженеры эксклюзивного мастер-дистрибьютора Leica Geosystems на территории России - компании «НАВГЕОКОМ». В 2010 году установка базовых станций была завершена, и с начала 2011 года 18 приемников Leica GRX1200+ начали передавать RTK-поправки и записывать на сервер «сырые» данные (см. Рис. 1). Для обработки информации был организован вычислительный центр, оборудованный сервером и ПК с установленным программным обеспечением Leica Spider Net.

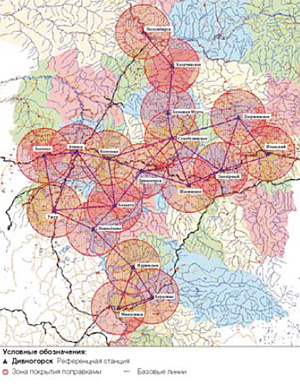

Площадь покрытия сети составляет приблизительно 118 200 квадратных километров - чуть менее трех территорий Швейцарии, однако, это - лишь половина экономически освоенной территории Красноярского края (см. Рис. 2). Планы по расширению зоны покрытия в течение ближайших нескольких лет до 270 000 квадратных километров уже существуют.

В настоящее время красноярская сеть референцных станций находится на балансе Государственного предприятия Красноярского края «Красноярский технический центр» (ГПКК «Крастехцентр»), руководство которого отмечает, что за полтора года работы сеть продемонстрировала свою востребованность: «В прошлом году в июне у нас было 18 действующих договоров, сегодня - уже 43, - говорит директор ГПКК «Крастехцентр» Александр Никифоров. - Вот в такой динамике увеличивается количество пользователей сети. Особенно бурный рост мы заметили с февраля-марта этого года. Рост этот был связан, вероятно, с введением новых требований к техническим паспортам БТИ, согласно которым каждый объект должен быть закоординирован. Соответственно, резко увеличился спрос на предоставляемую нами информацию».

Действительно, наибольший интерес сеть референцных станций вызвала у специалистов по земельному кадастру - и это неудивительно: строительство сети совпало по времени с вступлением в силу закона о «дачной амнистии», когда спрос на услуги кадастровых инженеров был максимально высок. Землеустроителям приходилось выполнять большие объемы работ в короткие сроки, и именно они первыми оценили преимущества сети референцных станций: «Наши клиенты работают либо в режиме RTK, получая окончательные результаты прямо на месте измерений, либо получают от нас файлы формата RINEX с поправками за указанное время для конкретной территории, а затем выполняют постобработку измерений, - поясняет Александр Никифоров. - В первом случае работа ускоряется раз в десять, во втором - раза в три-четыре».

В профессиональном сообществе геодезистов и землеустроителей информация о высокотехнологичных решениях распространяется довольно быстро, поэтому количество пользователей сети неуклонно растет. Александр Никифоров делает оптимистичный прогноз: «На том уровне развития сети - 18 опорных станций - я прогнозирую рост в 2,5 - 3 раза. Причем раза в 2 мы «вырастем» еще до конца текущего года. Произойдет это за счет того, что все больше и больше специалистов сегодня переходят на современное оборудование, позволяющее выполнять измерения в режиме RTK. Но без дальнейшего развития сети, без ее сгущения мы упремся в эти 3 раза, поэтому сеть необходимо расширять».

Руководство предприятия считает оптимальным увеличение числа опорных станций до 27. Это позволит обеспечить точными GNSS-данными не только населенные пункты и транспортные артерии, но также район Южного Приангарья и восток Красноярского края, где прогнозируется активное промышленное освоение: «Сейчас идет строительство железной дороги от поселка Курагино, восточнее Минусинска. В том же районе возводятся энергообъекты для передачи излишков энергии с Богучанской ГЭС. Это - значительное освоение территории и большой объем работ, связанных с кадастром, строительством и геодезией», - отметил директор «Крастехцентра».

Весь комплекс работ по эксплуатации сети референцных станций и оказанию услуг пользователям выполняют 4 технических специалиста «Крастехцентра». В их обязанности, помимо обслуживания самих приемников, распределенных по значительной территории, входит также работа по страхованию, метрологическим поверкам оборудования, регулярный учет работы станций, анализ учета потребности пользователей в информационных услугах. На первых порах существовала необходимость периодически «перезагружать» станции, расположенные в районах с плохой связью и отсутствием бесперебойного питания. Александр Никифоров поясняет: «К самим приемникам, к оборудованию Leica у нас претензий нет, станции работают отлично, но есть проблема бесперебойного питания и качества систем связи в отдаленных районах».

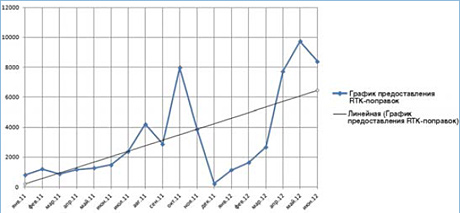

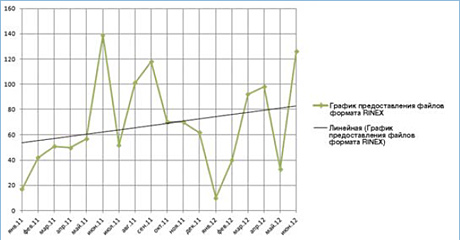

Важная составляющая работы технических специалистов ГПКК «Крастехцентр» - анализ накопленного трафика передачи поправок. На сегодняшний день отдельно взятый пользователь красноярской сети референцных станций в среднем работает в режиме RTK 150-160 минут в месяц (см. График 1). Кроме того, значительный трафик составляют данные в формате RINEX (см. График 2). Количество объектов, возводимых в Красноярском крае с помощью сети референцных станций Leica Geosystems, сосчитать невозможно - их сотни, а число пользователей сети постоянно увеличивается. Одно можно сказать определенно: экономический эффект от введения в эксплуатацию сети референцных станций - очень велик. Учитывая, что работа в режиме RTK занимает до десяти раз меньше времени, чем работа традиционными методами, несложно посчитать экономию человеческих ресурсов и необходимого оборудования для выполнения тех же объемов работ.

«Очень многие кадастровые фирмы состоят из трех человек: водитель, инженер-геодезист и девушка, которая ведет съемочную документацию», - говорит Александр Никифоров. При работе в режиме RTK этот малый коллектив сможет еще сократиться и выполнять в несколько раз больший объем работ при меньших трудозатратах.
